數據可視化已成為未來趨勢。而大屏，依然是數據可視化的終極武器。

對于發展迅速的可視化大屏，有數據分析專家說是雞肋，覺得不屑一顧，毫無技術含量和數據價值。但在我看來，對于外行人而言，大屏或許承載了大家對大數據和商業智能的全部認知。但對于數據分析來說，條理清晰的可視化大屏是能夠切切實實展現大數據價值的。

下面給大家分享大屏項目的落地實踐方法，希望對您有所幫助。

1.梳理業務需求與使用場景

大屏設計要避免為了展示而展示，排版布局、圖表選用等應服務于業務，所以大屏設計是在充分了解業務需求的基礎上進行的。

那什么是業務需求呢？業務需求就是要解決的問題或達成的目標。設計師通過設計的手段幫助相關人員達成這個目標，是大屏數據可視化的價值所在。

整體項目是利用大屏設備進行相關數據及圖表展示，我們預想將項目應用的場景分為兩種情況：

（1）專業展示：參與商務活動、分享或?yàn)槟承﹫F(tuán)體進行講解及展示使用。

（2）普通展示：主辦公區域或前臺大廳實時數據展示。通過應用場景，還可以進一步將用戶進行區分。比如：

將場景和用戶進行分類后，就可以進一步根據他們的需求，進行需求可視化大屏的整理。

2.根據業務場景抽取關鍵指標

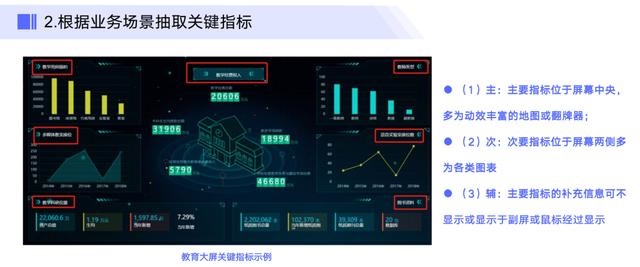

關鍵指標是一些概括性詞語，是對一組或者一系列數據的統稱。一般情況下，一個指標在大屏上獨占一塊區域，所以通過關鍵指標定義，我們就知道大屏上大概會顯示哪些內容以及大屏?xí)环譃閹讐K，如圖所示，確定關鍵指標后，根據業務需求擬定各個指標展示的優先級（主、次、輔）。

一般情況下，主要指標位于屏幕中央，多為動效豐富的地圖或翻牌器；次要指標位于屏幕兩側多為各類圖表；輔助指標的補充信息可不顯示或顯示于副屏或鼠標經過顯示。以學校校情大屏為例：這里的關鍵指標是教學經費投入、教學用房面積、多媒體教室座位等。

3.確定指標分析維度

同一個指標的數據，從不同維度分析就有不同結果。很多小伙伴做完可視化設計，發現可視化圖形并沒有準確表達自己的意圖，也沒能向觀者傳達出應有的信息，可視化圖形讓人困惑或看不懂。出現這種情況很大程度就是因?yàn)榉治龅木S度沒有找準或定義的比較混亂。

4.選定可視化圖表類型

當確定好分析維度后，事實上我們所能選用的圖表類型也就基本確定了。接下來我們只需要從少數幾個圖表里篩選出最能體現我們?cè)O(shè)計意圖的那個就好了。選定圖表注意事項：易理解、可實現

（1）易理解：可視化設計要考慮大屏最終用戶，可視化結果應該是一看就懂，不需要思考和過度理解，因而選定圖表時要理性，避免為了視覺上的效果而選擇一些對用戶不太友好的圖形。

（2）可實現：我們需要了解現有數據的信息、規模、特征、聯系等，然后評估數據是否能夠支撐相應的可視化表現。

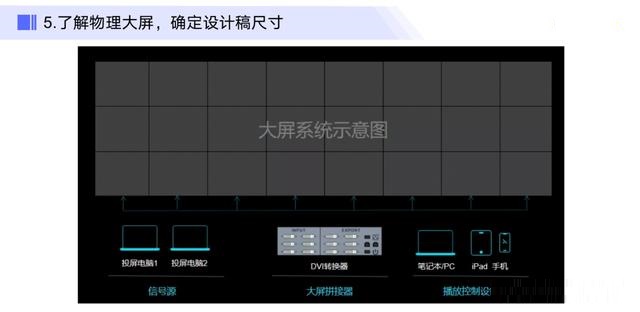

5.了解物理大屏，確定設計稿尺寸

大屏一般分辨率比較高，如果不事先確定物理大屏尺寸，設計稿設計出來的效果被投放到大屏上就會有偏差失真。一般情況下，確定設計稿尺寸需要分兩種情況：

（1）當投屏電腦與與大屏系統尺寸比例、分辨率一致時，設計稿的尺寸、分辨率以投屏電腦為準；

（2）當投屏電腦與與大屏系統尺寸比例、分辨率不一致時，設計稿的尺寸、分辨率以物理大屏為準；

這里還需要注意的是：若物理大屏分辨率過高，可進行分辨率減半設計，但一般我們也不建議大屏用自適應方式，如果是自適應，系統就會按各自模塊的寬高比先計算實際值，一旦大屏內容布局較多或指標計算復雜，則會非常影響大屏計算性能和實時分析能力。

6.頁面布局與劃分

尺寸確立后，接下來要對設計稿進行布局和頁面的劃分。這里的劃分，主要根據我們之前定好的業務指標進行，核心業務指標安排在中間位置、占較大面積；其余的指標按優先級依次在核心指標周圍展開。一般把有關聯的指標讓其相鄰或靠近，把圖表類型相近的指標放一起，這樣能減少觀者認知上的負擔并提高信息傳遞的效率。

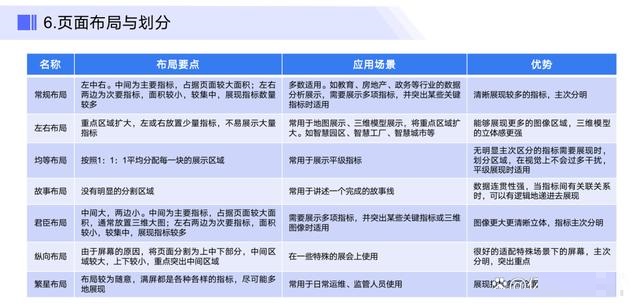

這里我們列舉了一些7種頁面布局的要點，應用場景和優勢，大家可以看看，下面我們分別來給大家展示下：

（1）標準大屏

對于標準大屏來說，我們有兩種，一種是常規布局，一種是左右布局：

常規布局就是中間為主要指標，左右兩邊次要指標，經常用在教育、房地產、政務等行業的數據分析展示中；左右布局就是重點區域擴大，左或右放置少量指標，經常用在智慧園區、智慧工廠、智慧城市等。

（2）超大屏

對于超大屏來說，我們有三種，一種是均等布局，一種是故事布局，還有一種是君臣布局：

（3）異形屏

對于異形屏來說，我們有兩種布局，一種是縱向布局，一種是繁星布局。

縱向布局就是將頁面分割為上中下部分，主要的應用場景是展會；繁星布局就是滿屏都是各種各樣的指標，盡可能多地展現，經常用于日常運維、監管人員使用。

7.可視化設計

在這一步驟中，我們主要是根據定義好的設計風格與選定的圖表類型進行合理的可視化設計。

目前來講大屏可視化主要有指標類信息和地理類信息兩大可視化數據。指標類信息可視化效果相對簡單易實現，而地理類信息一般可視化效果酷炫，但是開發相對困難，需要設計師跟開發多溝通的。

地理類信息一般具有很強的空間感、豐富的粒子、流光等動效、高精度的模型和材質以及可交互實時演算等特點，所以對于被投電腦、大屏拼接器等硬件設備的性能會有要求，硬件配置不夠的情況下可能出現卡頓甚至崩潰的情況，所以這點也是需要提前溝通評估的。

下面我們分別從定義設計風格、可視化顏色搭配和動效設置來看下。

（1）定義設計風格

可視化大屏的設計風格主要根據行業類型、客戶喜好、具體展示指標整體搭配，但總體一般以深色為主，這主要是因?yàn)榇笃寥绻菧\色系長時間觀看會造成眼睛疲勞、刺疼，還一點就是淺色上面不是很適合體現動感光線等特效的展示。

當然大屏雖酷炫，但我們也不能忘記了為了炫酷而炫酷，實際我們還是要以展示具體指標為主要目的。另外數據是核心，場景是大數據呈現的承載體，這里我們列舉了一些場景，比如：

①場景使用具有金屬質感的深青灰，符合理性的、冷靜的、智能化產品的個性；

②數據色彩使用透明、發光、具有未來感的高亮色，和場景形成強對比，使數據更為突顯、更具吸引力；

③為了強化客戶對于風險的感知，通過顏色區分?jǐn)?shù)據的風險等級，更直觀的傳達數據的含義。如：高風險的使用紅色，紅色讓人聯想到危險、警報。

（2）可視化顏色搭配

色彩是最能給人直觀感受的，能夠直接的牽引用戶去尋找有效信息。整體色彩確定后，便運用色彩來劃分信息的層級關系，用主色調強調重點內容，以引導用戶能夠清晰、明確、迅捷的識別重要信息。

圖表需要的顏色較多時，建議最多不超過12種色相。通常情況下人在不連續的區域內可以分辨6〜12種不同色相。過多的顏色對傳達數據是沒有作用的，反而會讓人產生迷惑。關于這部分，前面我們已經介紹過了，這里大家可以看看以下這些色卡來進行一步學習不同行業的顏色搭配。

（3）動效設置

在一些大屏項目中，有許多數據都是實時變化的，為了減少數據變化刷新時的突然性，我們也經常會用到動效設計。

在整個動效設計的過程中，除過場動畫、數據的變化外，動效還肩負起增添空間感、平衡畫面和整合信息的作用。

但是在增加動效的同時，仍需考慮服務器在承載大量數據涌入的同時，是否能夠承載較多的動效，分析畫面與數據量，對動效部分進行適當取舍。使動效不必喧賓奪主，明確畫面中的重點進行展示。

8.頁面定稿與開發

實際上頁面開發階段并不是到了這一步才進行，這里說的頁面開發僅指前端樣式的實現，實際上后臺數據準備工作在定義好分析指標后就已經開始進行了，而我們當前的工作是把數據接入到前端，然后用設計好的樣式呈現出來。

這里可以按照以下幾個要點來繼續頁面定稿的核實

9.整體的細節調優和測試

這部分是指頁面開發完成后，將真實頁面投放到大屏進行的測試與優化。這里主要有兩部分工作：

第一，是視覺方面的測試：關鍵視覺元素、字體字號、頁面動效、圖形圖表等是否按預期顯示、有無變形、錯位等情況。

第二，是性能與數據方面的測試：圖形圖表動畫是否流暢、數據加載、刷新有無異常；頁面長時間展示是否存在奔潰、卡死等情況；后臺控制系統能否正常切換前端頁面顯示。

大屏實際上就是一個dashboard，可以通過代碼實現，從設計到開發，到最后運行，需要的周期很長，效果也不一定好。得心應手的數據可視化工具會使數據可視化的工作事半功倍。

比如，某BI有個專門的酷屏分析模塊，內置百余種適合大屏的酷炫組件和3D特效，不用事先準備數據，僅拖拽組件即可繪制一幅大屏藍圖，等設計完模板之后，就可以直接套用數據了。

1.組件介紹

組件可以說是大屏的核心內容，大屏實際上就是由各種組件拖拽組成的。如果組件種類豐富，那配置一個大屏就基本上不用花很多時間，就跟拼圖一樣，把需要的圖表拼上去，調整一下就可以了。

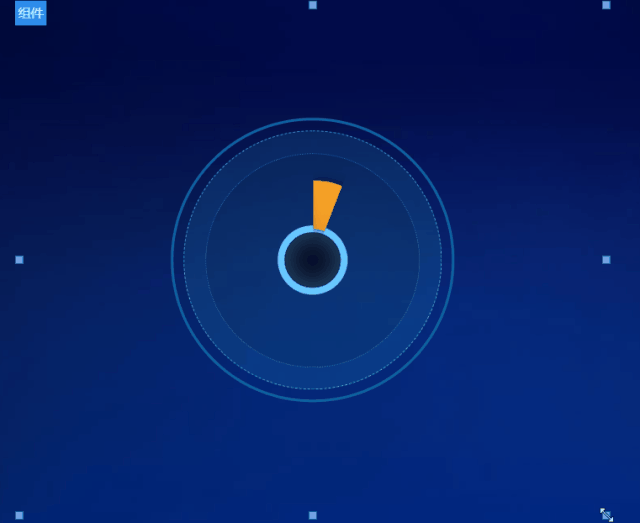

△玫瑰圖組件

△花蕊餅圖組件

△動態魔方組件

詳見：有了這些可視化大屏組件，酷炫大屏玩得飛起

2.內置模板

系統內置20多套精美且免費的大屏模板，用戶可一鍵套用，助您快速高效地制作出酷炫大屏。
